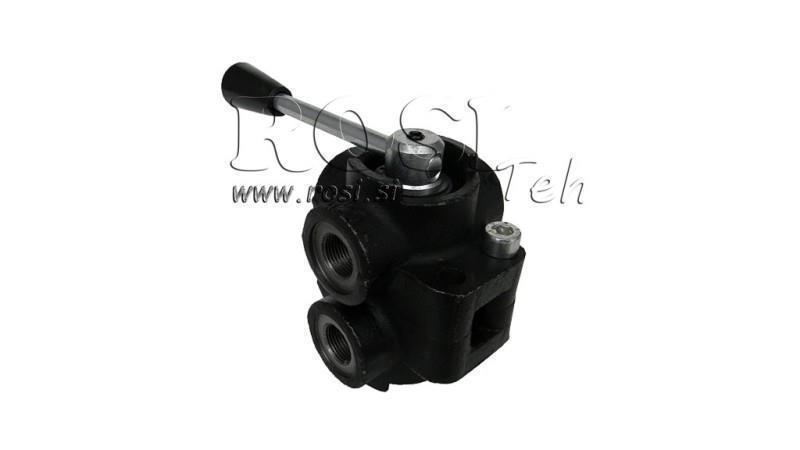

MANUAL VÁLVULA 6 VIAS DF 3/8 - 35LIT

Uso:

A válvula é utilizada como uma válvula dupla de três vias. O fluxo de óleo que passa pela válvula através de duas entradas duplas é redirecionado para duas saídas duplas. Uma alavanca de controle controla ambos os conjuntos simultaneamente.

Material:

Corpo: ferro fundido, parte interna metal duro
Vedação: padrão Buna N

Conexão:

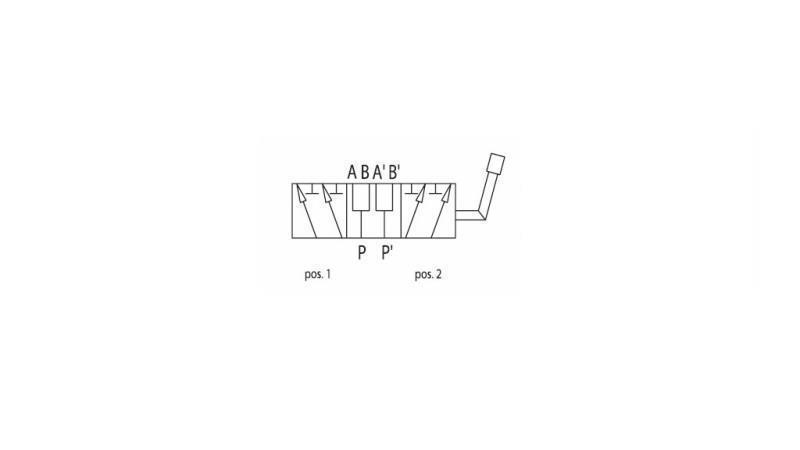

Conecte 'P' e 'P'' a ambos os lados de pressão. Conecte 'A' e 'B' ao primeiro atuador/cilindro e 'A'' e 'B'' ao segundo atuador/cilindro. Quando a alavanca está na posição 1, 'P' está conectado a 'A' e 'P'' a 'A''. Quando a alavanca está na posição 2, 'P' está conectado a 'B' e 'P'' a 'B''. Quando a alavanca está na posição central, todas as portas estão interconectadas (centro aberto).
